锂离子动力电池电化学建模进展及降阶方法研究

张艳岗; 董泽庆; 郑利锋; 王凯; 梁君飞

doi:10.7498/aps.74.20250591

摘要

动力电池作为新能源汽车的核心动力装置, 其精准建模对于动力电池的运行状态估计、全生命周期故障诊断、多工况安全管控等具有重要意义. 以P2D(pseudo-two-dimensions)模型为代表的电化学模型作为能从微观尺度表征电池内部电化学反应过程的机理模型, 其对于动力电池的老化、生热行为的准确描述是电池单体容量衰减、内阻增大、受热不均以及电池模组性能不一致评价的重要依据. 本文梳理了目前锂离子动力电池电化学建模的最新研究进展, 剖析了电化学模型与等效电路模型、老化模型、热模型的耦合方法及应用现状, 重点针对电化学模型的参数繁多且辨识困难的问题, 对比分析了单粒子模型、带液相单粒子模型、电化学平均值模型、固液相重构模型、一维电化学模型等动力电池电化学模型降阶方法的优势与不足, 指出了电化学模型降阶表征的关键难点, 并对电化学模型降阶重构方法的研究趋势进行了展望, 以期为动力电池电化学模型的降阶重构研究指明方向.

关键词:

Abstract

As the core power unit of new energy vehicles, the accurate modeling of power batteries is of great significance for evaluating their operating status, diagnosing faults throughout their lifecycle, and ensuring safety control under multiple operating conditions. The electrochemical model represented by the P2D model serves as a mechanistic model that can characterize the internal electrochemical reaction process of batteries on a microscale. Its accurate description of the aging and heating behavior of power batteries is an important basis for evaluating the capacity degradation, increase in internal resistance, uneven heating, and inconsistent performance of battery modules. The paper summarizes the latest advances in electrochemical modeling of lithium-ion power batteries, analyzes the coupling methods and application status of electrochemical models with equivalent circuit models, aging models, and thermal models, and focuses on the problem of numerous parameters and difficult identification of electrochemical models. In this paper, the advantages and disadvantages of the single particle model, single particle model with electrolyte, electrochemical mean model, solid-liquid phase reconstruction model, one-dimensional electrochemical model and other methods are compared with each other and analyzed for reducing the order of power battery electrochemical models, the key difficulties in characterizing electrochemical model order reduction are pointed out, and the research trends of electrochemical model reduction order reconstruction methods are prospected, in order to provide direction for the research on electrochemical model reduction order reconstruction of power batteries.

Keywords:

作者及机构信息

中北大学能源与动力工程学院, 太原　030051

通信作者: 梁君飞, junfeiliang@buaa.edu.cn

基金项目: 山西省基础研究计划(批准号: 202403021211075)资助的课题.

Authors and contacts

College of Energy and Power Engineering, North China University, Taiyuan 030051, China

Corresponding author: LIANG Junfei, junfeiliang@buaa.edu.cn

Funds: Project upported by the Fundamental Research Program of Shanxi Province, China (Grant No. 202403021211075).

文章全文

参考文献

[1]	Li C L, Cui N X, Wang C Y, Zhang C H 2021 J. Power Sources 497 229900 Google Scholar
[2]	武龙星, 庞辉, 晋佳敏, 耿院飞, 刘凯 2022 电工技术学报 37 1703 Google Scholar Wu L X, Pang H, Jin J M, Geng Y F, Liu K 2022 Trans. China Electrotech. Soc. 37 1703 Google Scholar
[3]	方儒卿, 张娜, 李哲 2021 清华大学学报(自然科学版) 61 1055 Google Scholar Fang R Q, Zhang N, Li Z 2021 J. Tsinghua Univ. (Sci. & Tech. ) 61 1055 Google Scholar
[4]	冯毅 2008 博士学位论文(北京: 中国科学院大学) Feng Y 2008 Ph. D. Dissertation (Beijing: University of Chinese Academy of Sciences
[5]	Nie P B, Zhang S W, Ran A H, Yang C H, Chen S X, Li Z L, Zhang X, Deng W W, Liu T, Kang F Y 2021 Appl. Therm. Eng. 184 116258 Google Scholar
[6]	Mama M, Solai E, Capurso T, Danlos A, Khelladi S 2025 Energy Convers. Manag. 325 119223 Google Scholar
[7]	Jian L, Liang H 2023 6th International Conference on Electronics and Electrical Engineering Technology Nanjing, China, December 1, 2023 p88
[8]	熊瑞, 马骁, 陈泽宇, 孙逢春 2021 机械工程学报 57 179 Google Scholar Xiong R, Ma X, Chen Z Y, Sun F C 2021 J. Mech. Eng. 57 179 Google Scholar
[9]	熊瑞, 张凯旋, 李海龙 2024 机械工程学报 61 268 Google Scholar Xiong R, Zhang K X, Li H L 2024 J. Mech. Eng. 61 268 Google Scholar
[10]	陈少辉, 熊凯 2019 计量与测试技术 46 27 Google Scholar Chen S H, Xiong K 2019 Metrol. Meas. Tech. 46 27 Google Scholar
[11]	Guo Z Q, Xiong Q, Zhang C, Zhu L Y, Ji S C 2021 Power System and Green Energy Conference Shanghai, China, August 20–22, 2021 p660
[12]	Atalay S, Sheikh M, Mariani A, Melra Y, Bower E, Widanage W D 2020 J. Power Sources 478 229026 Google Scholar
[13]	张宇飞 2022 硕士学位论文(重庆: 重庆大学) Zhang Y F 2022 M. S. Thesis (Chongqing: Chongqing University
[14]	Petzl M, Danzer M A 2014 J. Power Sources 254 80 Google Scholar
[15]	梁峰伟, 夏煜华, 张玉龙, 赵树朋, 杨世春, 刘新华 2022 稀有金属 46 1235 Google Scholar Liang W F, Xia Y H, Zhang Y L, Zhao S P, Yang S C, Liu X H 2022 Chin. J. Ra. Met. 46 1235 Google Scholar
[16]	张成 2024 硕士学位论文(西安: 西安工业大学) Zhang C 2024 M. S. Thesis (Xian: Xian Technological University
[17]	左东旭, 李培超 2024 电化学 30 13 Google Scholar Zuo D X, Li P C 2024 J. Electrochem. 30 13 Google Scholar
[18]	Verma M K S, Basu S, Patil R S, Hariharan K S, Adiga S P, Kolake S M, Oh D, Song T, Sung Y 2020 IEEE Trans. Veh. Technol. 69 2563 Google Scholar
[19]	Chen G W, Liu Z T, Su H Y, Zhang Q L 2019 Proceedings of the 38th Chinese Control Conference Guangzhou, Peoples R China, July 27–30, 2019 p697
[20]	Nicodemo N, Di Rienzo R, Lagnoni M, Bertei A, Baronti F 2024 J. Energy Storage 99 113257 Google Scholar
[21]	Zhang X, Lu J L, Yuan S F, Yang J, Zhou X 2017 J. Power Sources 345 21 Google Scholar
[22]	Cai C X, Gong Y, Fotouhi A, Auger D J 2024 J. Energy Storage 99 113142 Google Scholar
[23]	Bala S, Popov B N, White R E 1998 J. Power Sources 75 56 Google Scholar
[24]	Huang L, Yao C 2016 Chin. J. Chem. Phys. 29 623 Google Scholar
[25]	Xu S C, Wang Y H, Shao J Y, Li J F, Yu Q Q 2022 Appl. Therm. Eng. 217 119282 Google Scholar
[26]	Liu L H, Zhu J G, Zheng L F 2020 IEEE Access 8 211738 Google Scholar
[27]	Gou F, Couto L D, Mulder G, Trad K, Hu G D, Capron O, Haghverdi K 2024 J. Energy Storage 101 113850 Google Scholar
[28]	Wang J R, Meng J H, Peng Q, Liu T Q, Peng J C 2024 J. Energy Storage 87 111473 Google Scholar
[29]	Sun X D, Xu N X, Chen Q, Yang J F, Zhu J G, Xu J, Zheng L F 2023 IEEE Trans. Transp. Electrif. 9 2453 Google Scholar
[30]	蔡雪, 张彩萍, 张琳静, 张维戈, 高乐 2021 机械工程学报 57 64 Google Scholar Cai X, Zhang C P, Zhang L J, Zhang W G, Gao L 2021 J. Mech. Eng. 57 64 Google Scholar
[31]	赵冬梅, 裴建楠, 刘崇茹, 徐辰宇, 宋晨铭 2024 中国电机工程学报 44 3916 Google Scholar Zhao D M, Pei J N, Liu C R, Xu C Y, Song C M 2024 Proc. Chin. Soc. Electr. Eng. 44 3916 Google Scholar
[32]	庞辉 2017 66 238801 Google Scholar Pang H 2017 Acta Phys. Sin. 66 238801 Google Scholar
[33]	Di Domenico D, Stefanopoulou A, Fiengo G 2010 J. Dyn. Syst. Meas. Contr. 132 061302 Google Scholar
[34]	Prada E, Di Domenico D, Creff Y, Bernard J, Sauvant Moynot V, Huet F 2012 J. Electrochem. Soc. 159 A1508 Google Scholar
[35]	Moura S J, Argomedo F B, Klein R, Mirtabatabaei A, Krstic M 2017 IEEE Trans. Control Syst. Technol. 25 453 Google Scholar
[36]	Li W H, Fan Y, Ringbeck F, Jost D, Han X B, Ouyang M G, Sauer D U 2020 J. Power Sources 476 228534 Google Scholar
[37]	任立超 2022 硕士学位论文(武汉: 武汉理工大学) Ren L C 2022 M. S. Thesis (Wuhan: Wuhan University of Technology
[38]	Wang J G, Meng J H, Peng Q, Liu T Q, Zeng X Y, Chen G, Li Y 2023 Batteries 9 180 Google Scholar
[39]	Desouza A K, Plett G L, Trimboli M S 2024 American Control Conference Toronto, Canada, July 10-12, 2024 p1449
[40]	Zhou J P, Xing B, Wang C Y 2020 International Conference on Energy Environment and Bioengineering Xi’an, China, August 7–9, 2020 p04001
[41]	谢奕展, 程夕明 2022 机械工程学报 58 37 Google Scholar Xie Y Z, Cheng X M 2022 J. Mech. Eng. 58 37 Google Scholar
[42]	Xie Y Z, Wang S H, Wang Z P, Cheng X M 2024 Chin. Phys. B 33 651 Google Scholar
[43]	徐乐, 邓忠伟, 谢翌, 胡晓松 2022 机械工程学报 58 304 Google Scholar Xu L, Deng Z W, Xie Y, Hu X S 2022 J. Mech. Eng. 58 304 Google Scholar
[44]	谢奕展, 程夕明 2022 71 048201 Google Scholar Xie Y Z, Cheng X M 2022 Acta Phys. Sin. 71 048201 Google Scholar
[45]	Tang X P, Zou C F, Yao K, Lu J Y, Xia Y X, Gao F R 2019 Appl. Energy 254 113591 Google Scholar
[46]	Kumar V S 2013 J. Power Sources 222 426 Google Scholar
[47]	应振华 2015 硕士学位论文(长春: 吉林大学) Ying Z H 2015 M. S. Thesis (Changchun: Jilin University
[48]	Wu L X, Liu K, Pang H 2021 Electrochim. Acta 368 137604 Google Scholar
[49]	熊瑞, 李幸港 2025 机械工程学报 1 Xiong R, Li X G 2025 J. Mech. Eng. 1
[50]	王位 2017 硕士学位论文(镇江: 江苏大学) Wang W 2017 M. S. Thesis (Zhenjiang: Jiangsu University
[51]	Subramanian V R, Ritter J A, White R E 2001 J. Electrochem. Soc. 148 E444 Google Scholar
[52]	Subramanian V R, Diwakar V D, Tapriyal D 2005 J. Electrochem. Soc. 152 A2002 Google Scholar
[53]	Klein R, Chaturvedi N A, Christensen J, Ahmed J, Findeisen R, Kojic A 2013 IEEE Trans. Control Syst. Technol. 21 289 Google Scholar
[54]	Rahman M A, Anwar S, Izadian A 2016 J. Power Sources 307 86 Google Scholar
[55]	Luo W L, Lyu C, Wang L X, Zhang L Q 2013 Microelectron. Reliab. 53 797 Google Scholar
[56]	Han X B, Ouyang M G, Lu L G, Li J Q 2015 J. Power Sources 278 802 Google Scholar
[57]	Han X B, Ouyang M G, Lu L G, Li J Q 2015 J. Power Sources 278 814 Google Scholar
[58]	Deng Z W, Yang L, Deng H, Cai Y S, Li D D 2018 Energy 142 838 Google Scholar
[59]	李旭昊, 周宇, 王冰川 2020 储能科学与技术 9 1991 Google Scholar Li X H, Zhou Y, Wang B C 2020 Energy Stor. Sci. Technol. 9 1991 Google Scholar
[60]	Wang D F, Huang H Q, Tang Z H, Zhang Q, Yang B W, Zhang B 2020 Electrochim. Acta 362 137118 Google Scholar
[61]	Li J F, Wang L X, Lyu C, Liu E H, Xing Y J, Pecht M 2018 Electrochim. Acta 275 50 Google Scholar
[62]	Fu Y J, Jun W, Mei W L, Jun F L, Jun Y S 2025 J. Energy Storage 112 115495 Google Scholar
[63]	刘征宇, 杨昆, 魏自红, 姚利阳 2019 68 098801 Google Scholar Liu Z Y, Yang K, Wei Z H, Yao L Y 2019 Acta Phys. Sin. 68 098801 Google Scholar
[64]	Kandler A S, Christopher D R, Wang C Y 2007 Energy Convers. Manag. 48 2565 Google Scholar
[65]	陆浩然, 邹梦珍, 李哲 2024 机械工程学报 60 193 Google Scholar Lu H R, Zou M Z, Li Z 2024 J. Mechan. Eng. 60 193 Google Scholar
[66]	Ma Y, Li X, Li G Y, Hu Y F, Bai Q W 2019 IEEE Acc. 7 156136 Google Scholar
[67]	Sangiri J B, Sardar A, Ghosh S, Maiti S, Chakraborty C 2022 Electr. Eng. 104 3733 Google Scholar
[68]	李光远, 马彦 2018 吉林大学学报(信息科学版) 36 260 Google Scholar Li G Y, Ma Y 2018 J. Jilin Univ. (Inf. Sci. ) 36 260 Google Scholar
[69]	梁新成, 张志冬, 黄国钧 2023 西南大学学报(自然科学版) 45 214 Google Scholar Liang X C, Zhang Z D, Huang G J 2023 J. Southwest Univ (Nat. Sci. ) 45 214 Google Scholar
[70]	李涛, 程夕明, 胡晨华 2021 70 138801 Google Scholar Li T, Cheng X M, Hu C H 2021 Acta Phys. Sin. 70 138801 Google Scholar
[71]	Kong X R, Wetton B, Gopaluni B 2019 12th International-Federation-of-Automatic-Control Symposium on Dynamics and Control of Process Systems including Biosystems Florianopolis, Brazil, April 23–26, 2019 p946
[72]	李皓天, 张玉龙, 赵树朋, 高山汀, 周玉宏, 刘江铎, 刘志豪 2021 科学技术创新 16 183 Google Scholar Li H T, Zhang Y L, Zhao S P, Gao S T, Zhou Y H, Liu J D, Liu Z H 2021 Sci. Technol. Innov. 16 183 Google Scholar
[73]	Xu L, Lin X, Xie Y, Hu X S 2022 Energy Storage Mater. 45 952
[74]	张毕 2022 硕士学位论文 (哈尔滨: 哈尔滨工业大学) Zhang B 2022 M. S. Thesis (Harbin: Harbin Institute of Technology

施引文献

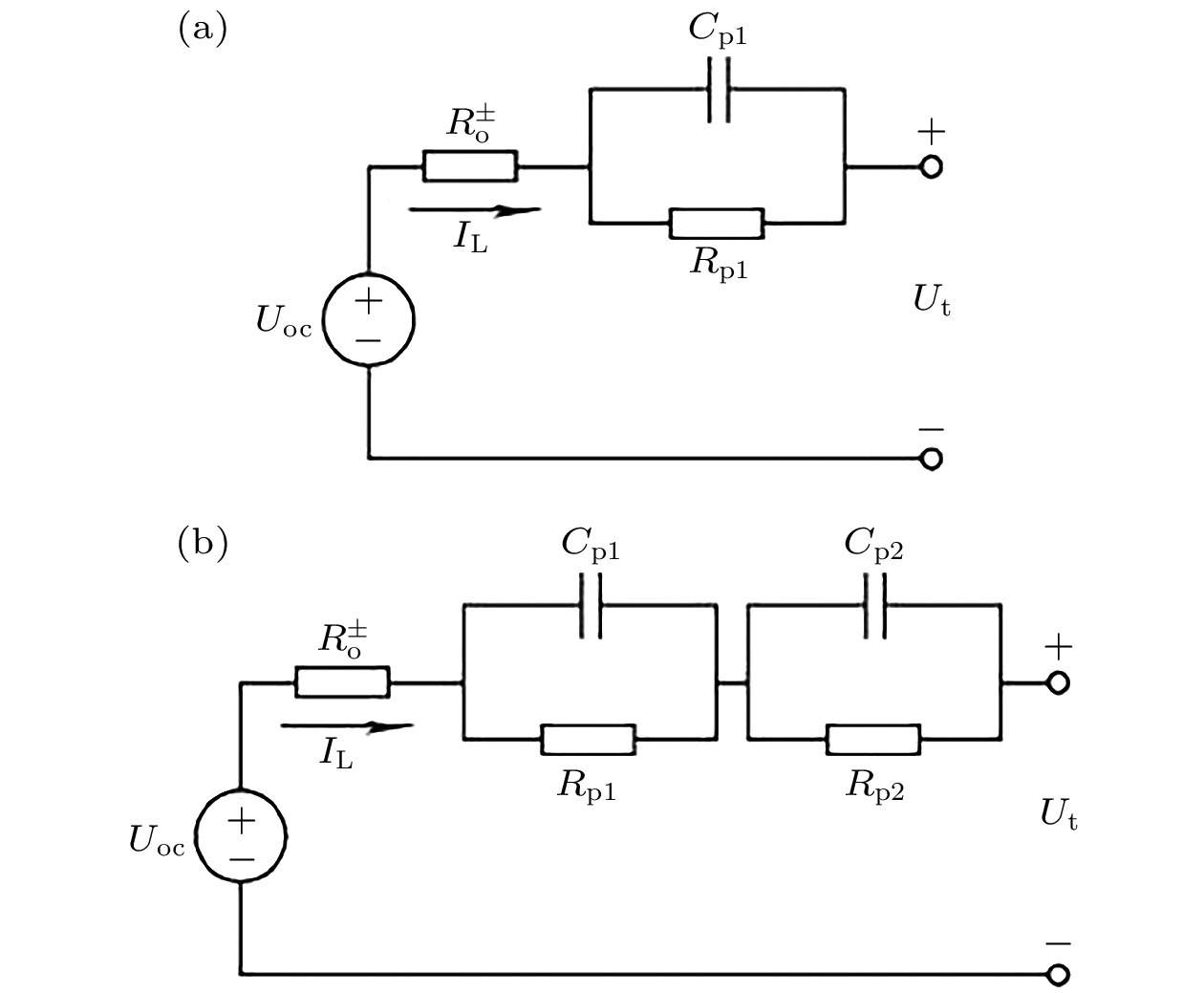

图 1 等效电路模型　(a) 1阶RC模型; (b) 2阶RC模型

Fig. 1. Equivalent-circuit model: (a) 1st order RC model; (b) 2nd order RC model.

下载: 全尺寸图片幻灯片

图 2 P2D模型结构示意图

Fig. 2. P2D model structure diagram.

下载: 全尺寸图片幻灯片

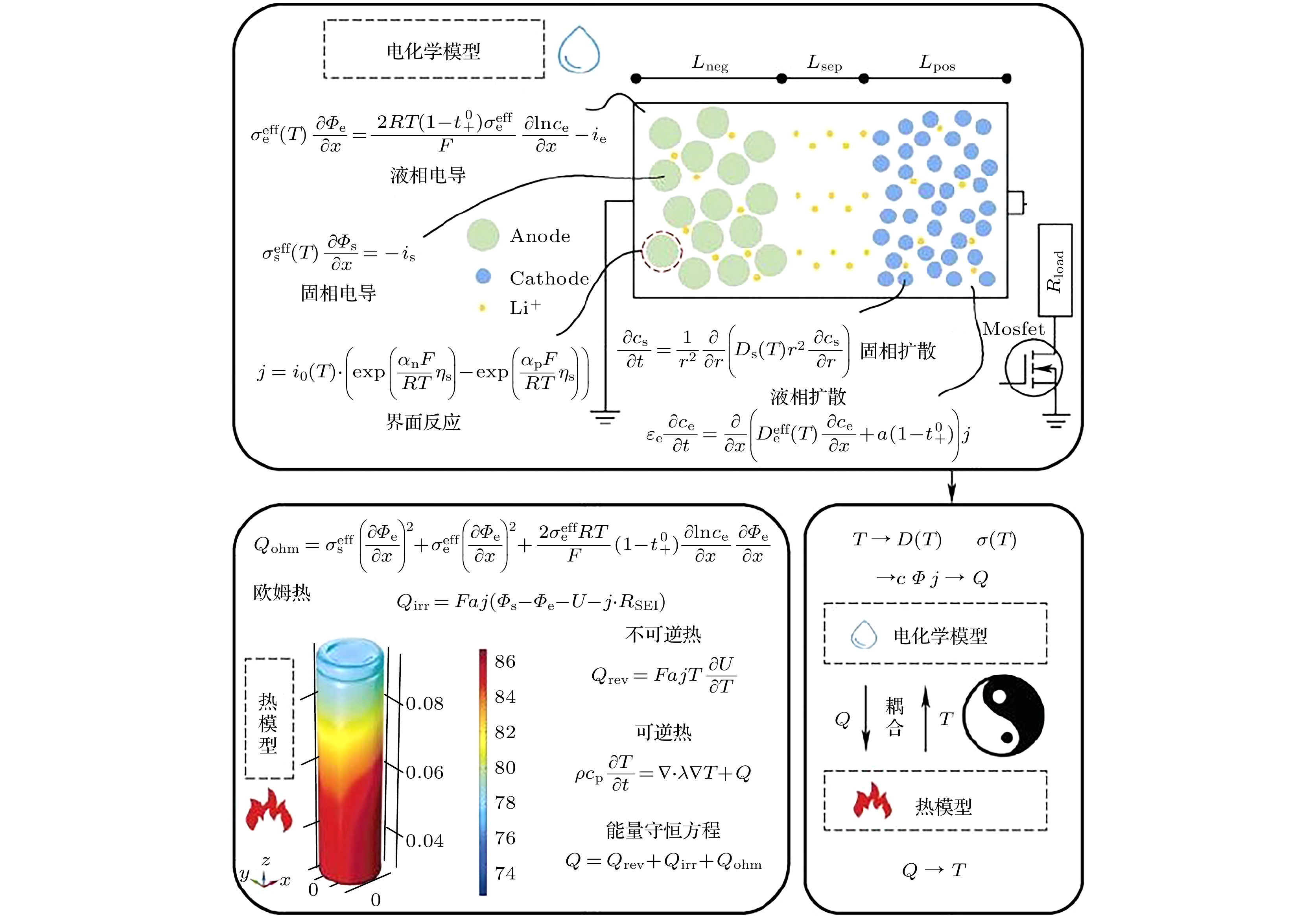

图 3 电化学-热模型耦合关系图^[8]

Fig. 3. Electrochemical thermal model coupling relationship diagram^[8].

下载: 全尺寸图片幻灯片

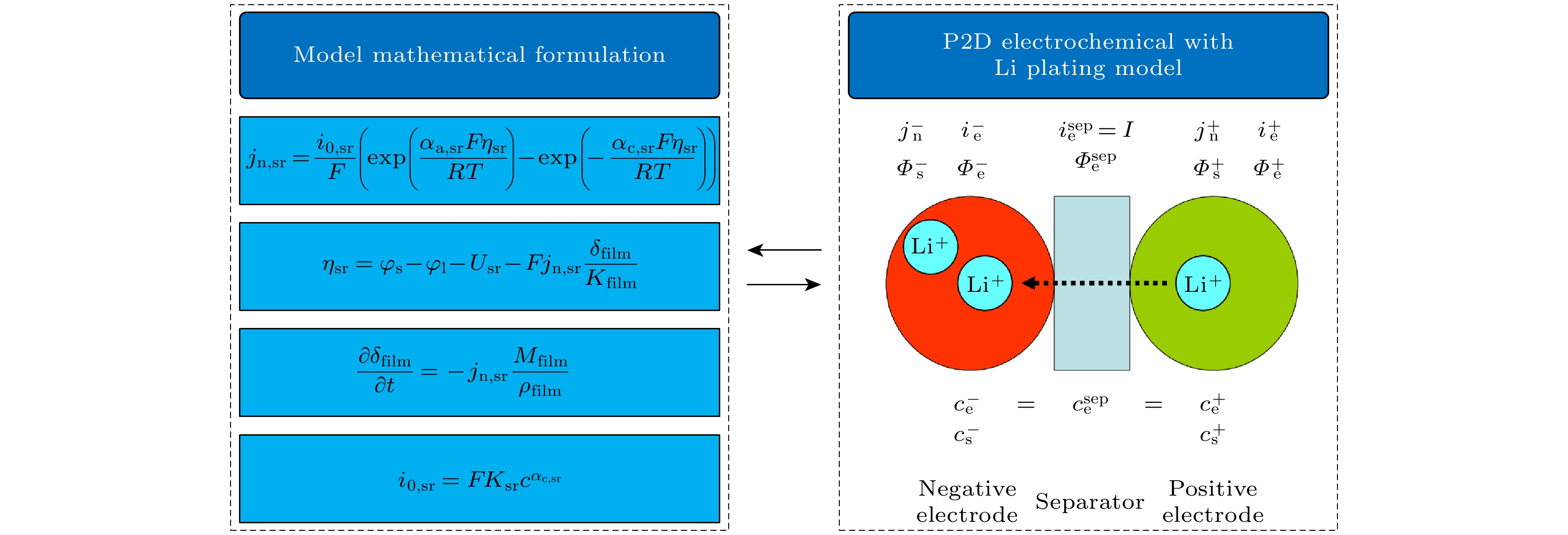

图 4 P2D电化学析锂模型^[15]

Fig. 4. P2D electrochemical Li precipitation model^[15].

下载: 全尺寸图片幻灯片

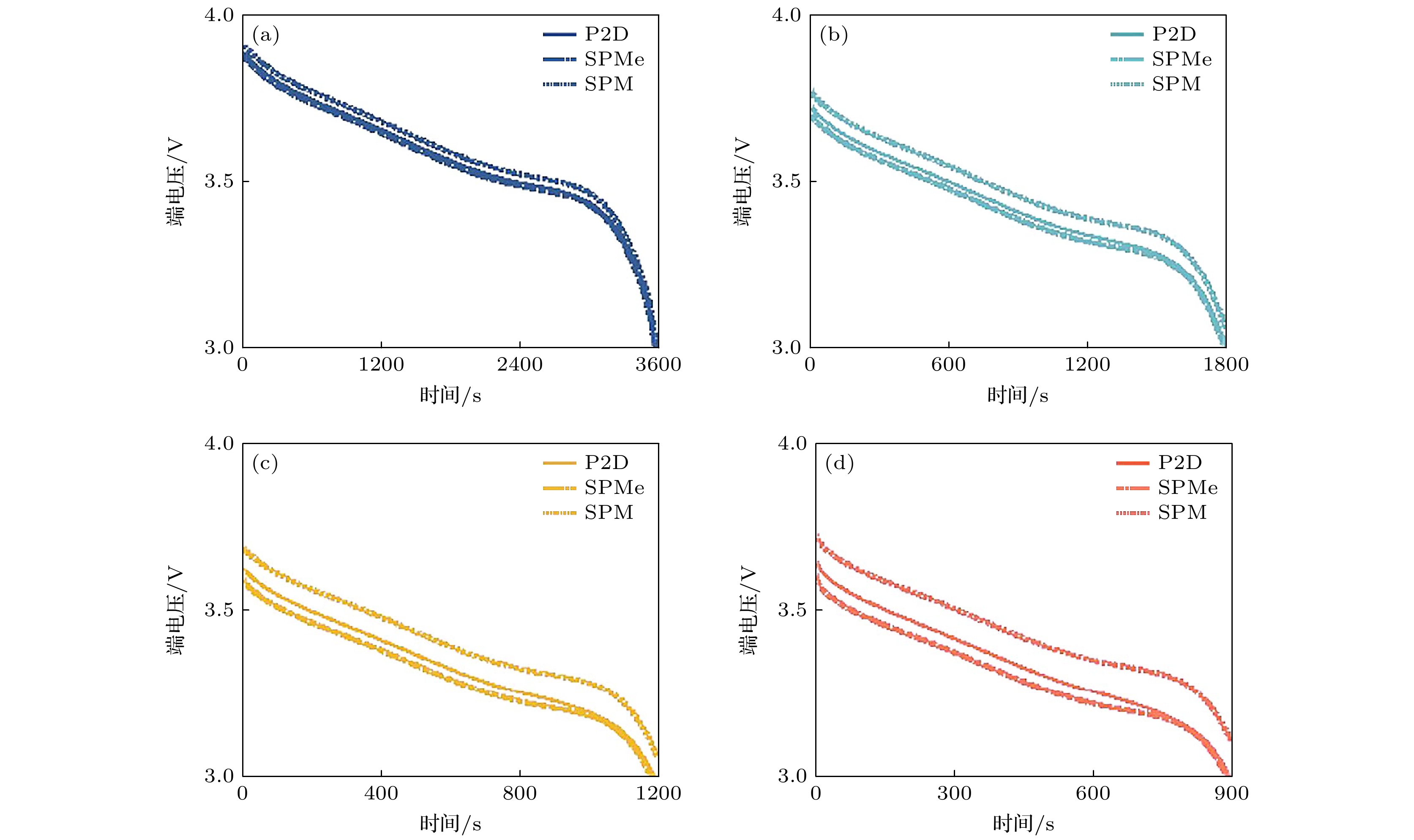

图 5 不同倍率恒流放电精度对比^[43]　(a) 1 C放电; (b) 2 C放电; (c) 3 C放电; (d) 4 C放电

Fig. 5. Comparison of constant current discharge accuracy at different ratios^[43]: (a) 1 C discharge; (b) 2 C discharge; (c) 3 C discharge; (d) 4 C discharge.

下载: 全尺寸图片幻灯片

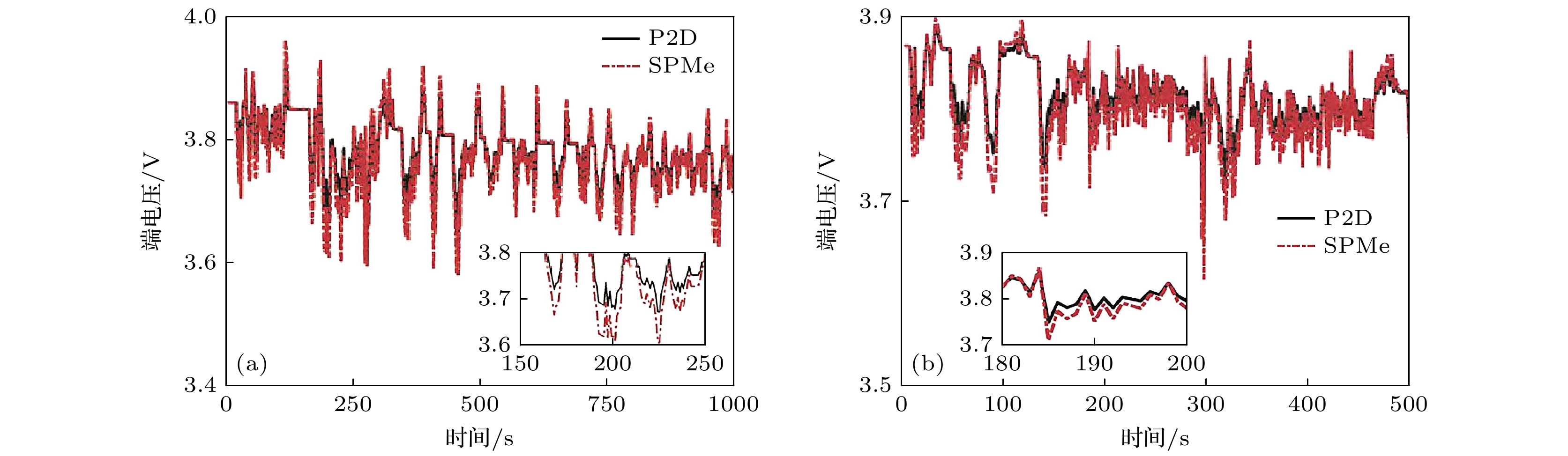

图 6 动态工况下模型输出电压对比^[43]　(a) FUDS工况; (b) US06工况

Fig. 6. Comparison of model output voltage under dynamic operating conditions^[43]: (a) FUDS working condition; (b) US06 working condition.

下载: 全尺寸图片幻灯片

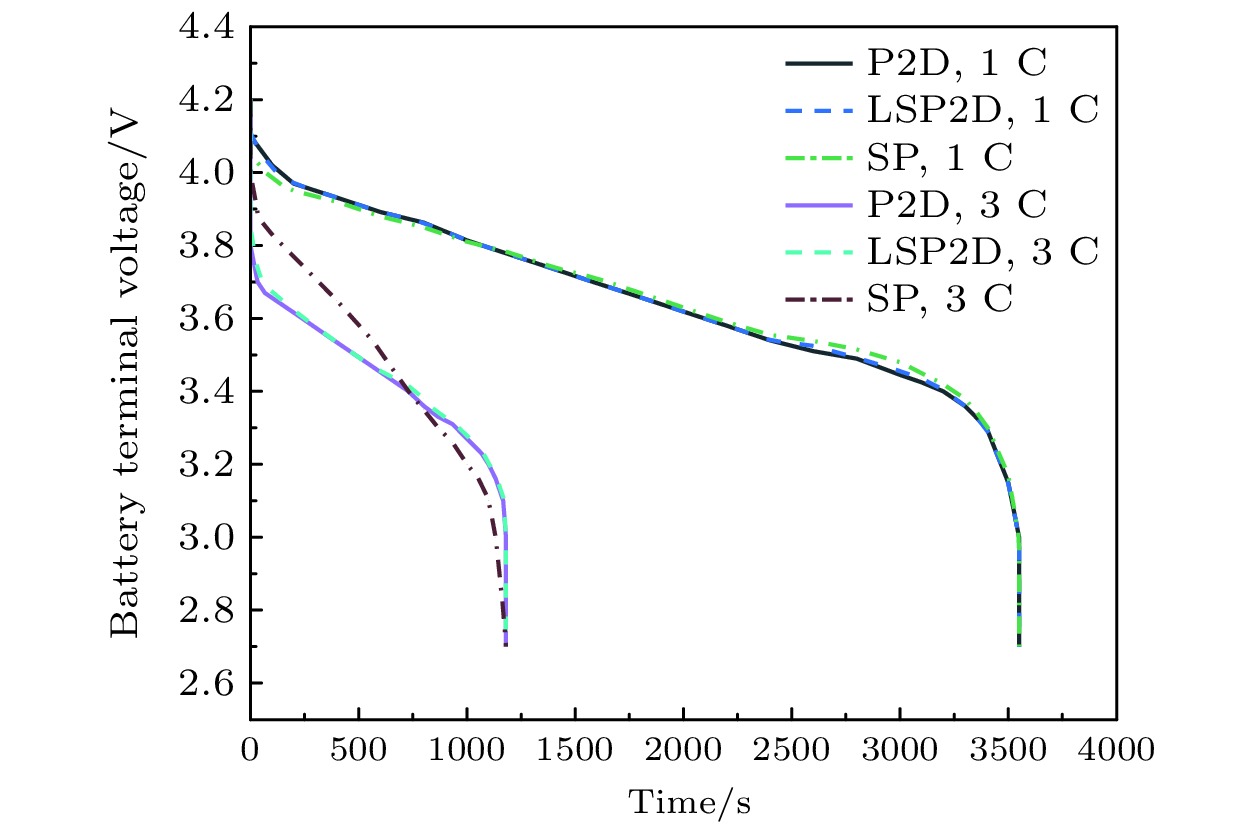

图 7 三种模型在放电倍率为1 C和3 C时的放电曲线^[63]

Fig. 7. Discharge curves of three models at discharge rates of 1 C and 3 C^[63].

下载: 全尺寸图片幻灯片

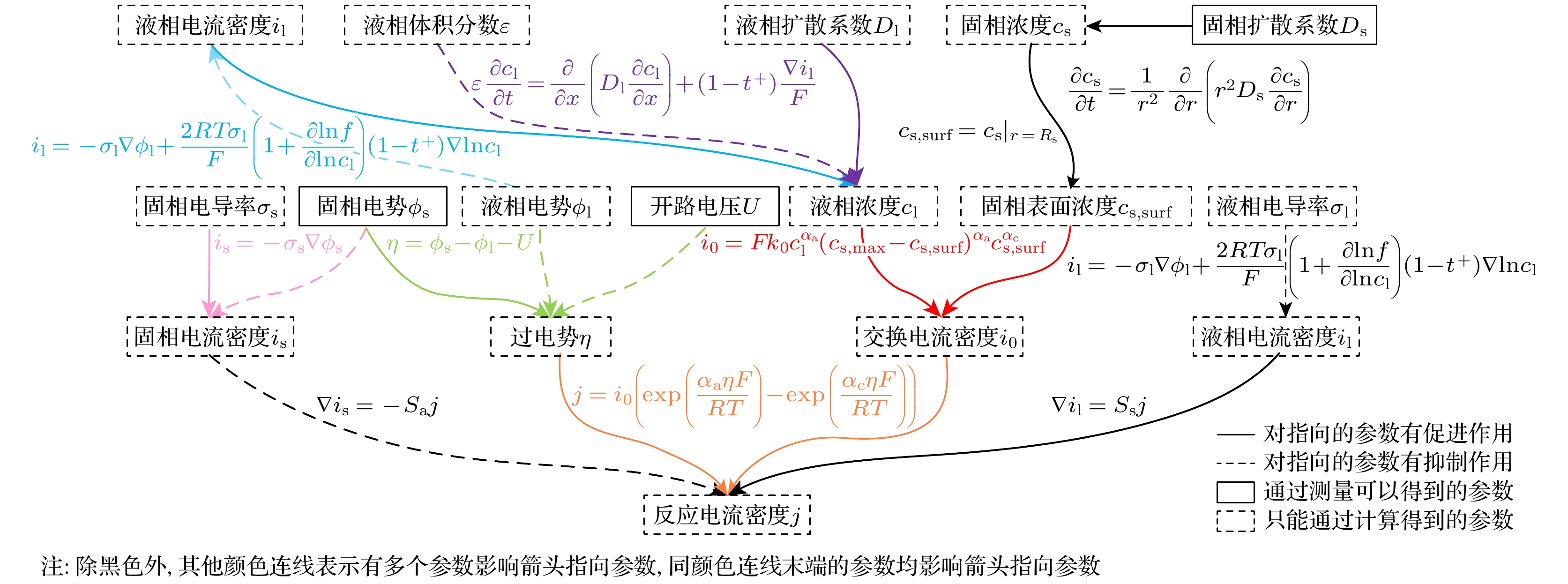

图 8 各参数之间的关联关系图

Fig. 8. Coupling relationship diagram between various parameters.

下载: 全尺寸图片幻灯片

图 B1 P2D 模型

Fig. B1. P2D model

下载: 全尺寸图片幻灯片

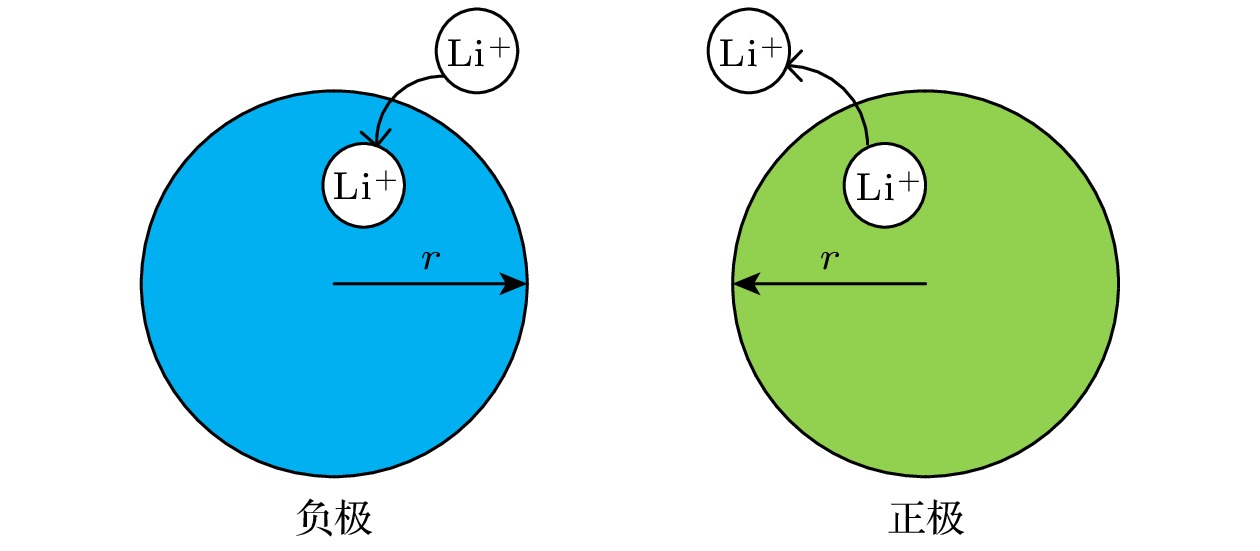

图 B2 SPM模型

Fig. B2. SPM model

下载: 全尺寸图片幻灯片

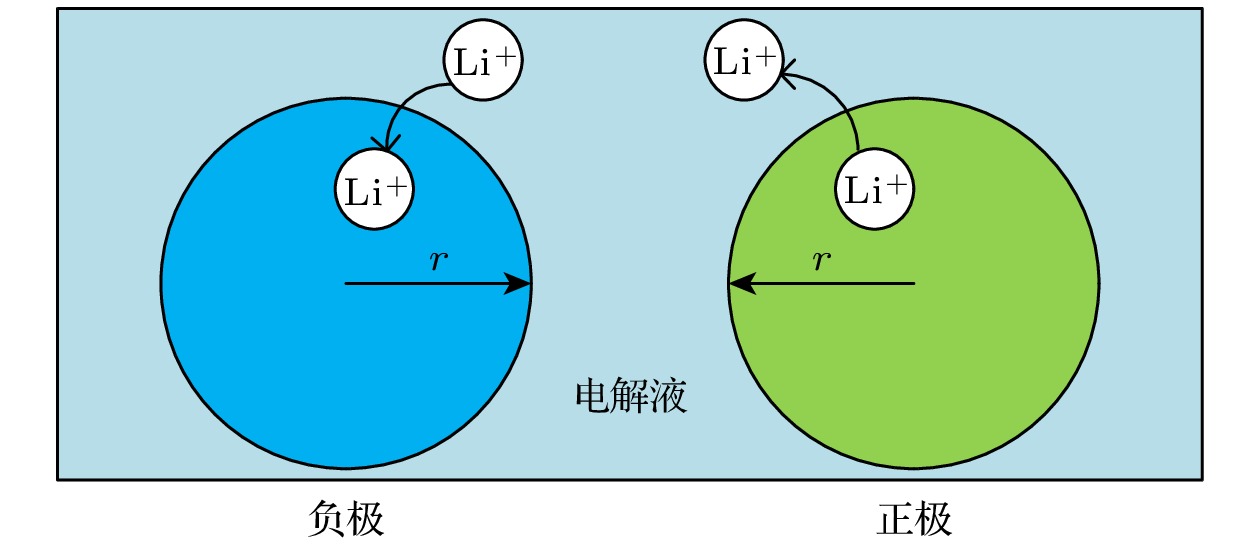

图 B3 SPMe模型

Fig. B3. SPMe model

下载: 全尺寸图片幻灯片

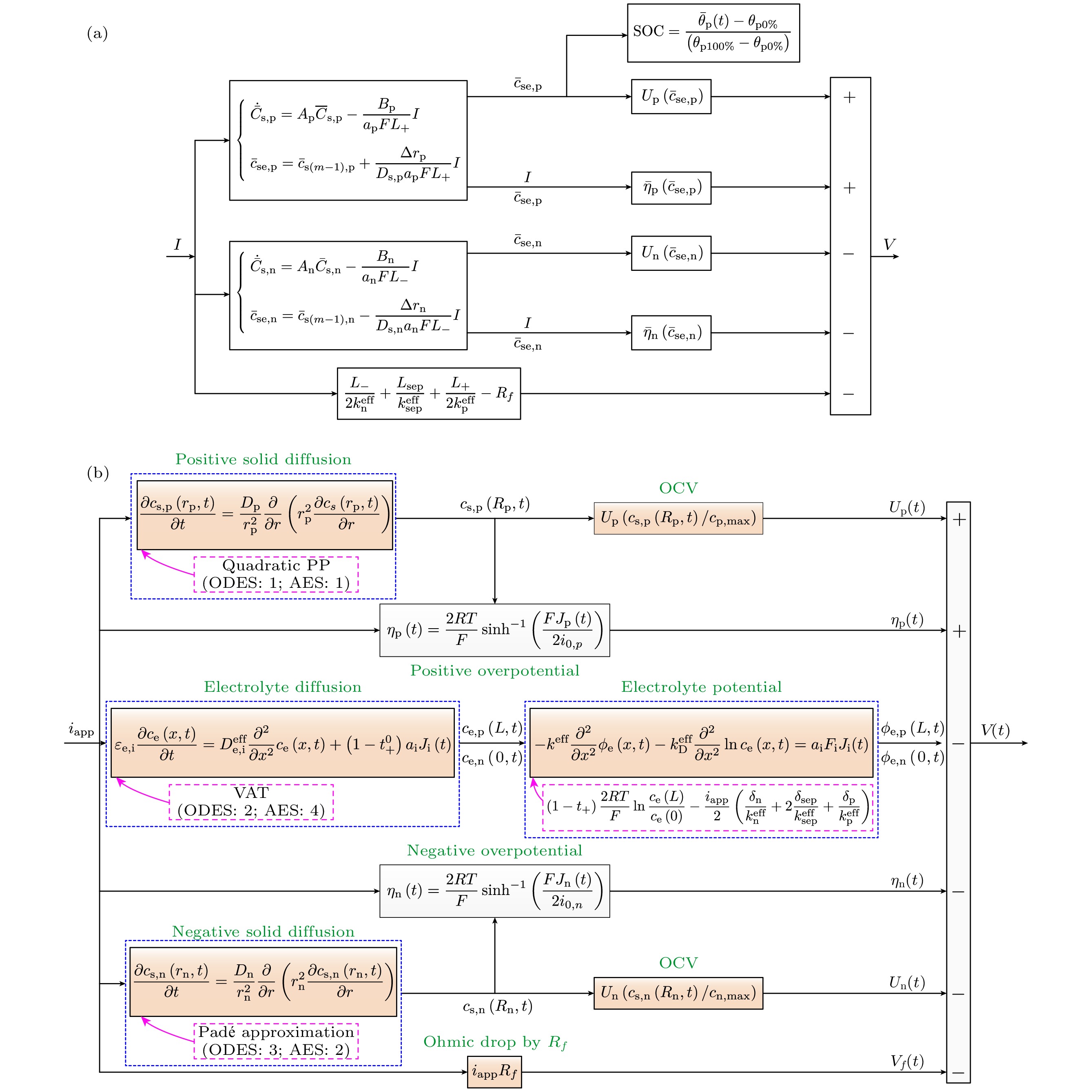

图 B4 电化学平均值模型^[47,48]

Fig. B4. Electrochemical average value model^[47,48]

下载: 全尺寸图片幻灯片

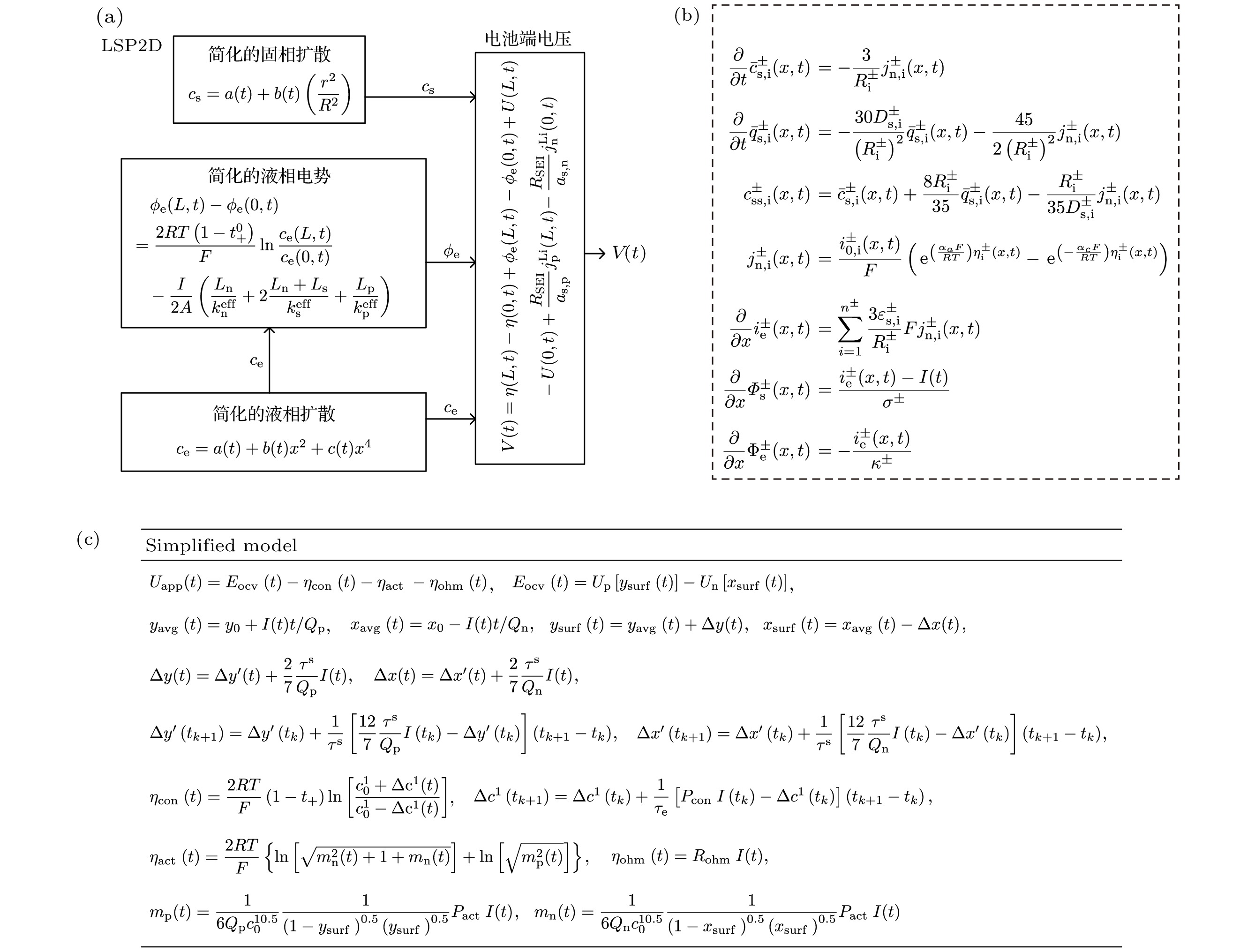

图 B5 LSP2D模型^{[53.54,61–63]}

Fig. B5. LSP2D model^{[53.54,61–63]}

下载: 全尺寸图片幻灯片

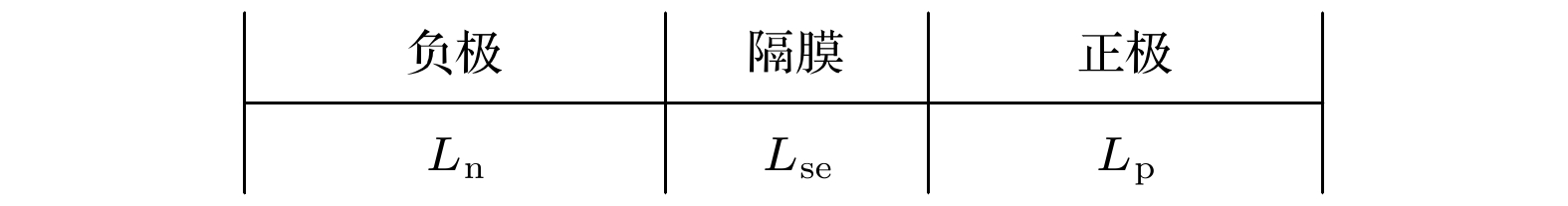

图 B6 一维模型^[68]

Fig. B6. One-dimensional model^[68]

下载: 全尺寸图片幻灯片

表 1 P2D模型控制方程及边界条件

Table 1. P2D model control equations and boundary conditions.

状态	控制方程	边界条件
固相锂离子浓度	$ \dfrac{{\partial {c_{\text{s}}}}}{{\partial t}} = \dfrac{1}{{{r^2}}}\dfrac{\partial }{{\partial r}}\left( {{r^2}{D_{\text{s}}}\dfrac{{\partial {c_{\text{s}}}}}{{\partial r}}} \right) $	$ {D_{\text{s}}}\dfrac{{\partial {c_{\text{s}}}}}{{\partial r}}{\Big\|_{r = 0}} = 0,\;\; {D_{\text{s}}}\dfrac{{\partial {c_{\text{s}}}}}{{\partial r}}{\Big\|_{r = {R_{\text{s}}}}} = - \dfrac{j}{F} $
液相锂离子浓度	$ \varepsilon \dfrac{{\partial {c_{\text{l}}}}}{{\partial t}} = \dfrac{\partial }{{\partial x}}\left( {{D_{\text{l}}}\dfrac{{\partial {c_{\text{l}}}}}{{\partial x}}} \right) + \left( {1 - {t^ + }} \right)\dfrac{{\nabla {i_{\text{l}}}}}{F} $	$ {D_{\text{l}}}\dfrac{{\partial {c_{\text{l}}}}}{{\partial x}}{\Big\|_{x = 0}} = {D_{\text{l}}}\dfrac{{\partial {c_{\text{l}}}}}{{\partial x}}{\Big\|_{x = L}} = 0 $
固相电势	$ {i_{\text{s}}} + {\sigma _{\text{s}}}\nabla {\phi _{\text{s}}} = 0 $	$ {i_{\text{s}}}{\|_{x = 0}} = {i_{\text{s}}}{\|_{x = L}} = I $
液相电势	$ {i_{\text{l}}} = - {\sigma _{\text{l}}}\nabla {\phi _{\text{l}}} + \dfrac{{2 RT{\sigma _{\text{l}}}}}{F}\left( {1 + \dfrac{{\partial \ln f}}{{\partial \ln {c_{\text{l}}}}}} \right)\left( {1 - {t^ + }} \right)\nabla \ln {c_{\text{l}}} $	$ {\sigma _{\text{l}}}\dfrac{{\partial {\phi _{\text{l}}}}}{{\partial x}}{\Big\|_{x = 0}} = {\sigma _{\text{l}}}\dfrac{{\partial {\phi _{\text{l}}}}}{{\partial x}}{\Big\|_{x = L}} = 0 $

下载: 导出CSV

表 2 电化学模型降阶重构方法对比

Table 2. Comparison of simplified methods for electrochemical models.

模型名称	降阶电化学模型图	降阶条件	优势	不足	适用电池	相关文献
P2D 模型	见附录B 图B1	常使用的电化学模型, 在该模型基础上降阶电化学模型	模型精确度高	参数辨识困难, 计算复杂, 适用性差	具有很强的通用性, 基本适用于所有锂离子电池	[9,13, 15,20]
SPM 模型	见附录B 图B2	假设 1: 固相锂离子浓度沿电极厚度方向上均匀分布; 假设 2: 交换电流密度i₀(x, t)用其均值代替; 假设 3: 固-液相界面的反应电流密度 j(x, t)沿电极厚度方向均匀分布; 假设 4: 电池内部液相浓度和电势均为不随时间改变的定值	模型求解简单, 在低倍率情况下效果较好	高倍率和动态工况下误差会变大	低极化特性的正极材料(LiFePO₄)/石墨体系的锂离子电池	[30,31]
SPMe 模型	见附录B 图B3	假设 1: 固相锂离子浓度沿电极厚度方向上均匀分布; 假设 2: 交换电流密度i₀(x, t)用其均值代替; 假设 3: 固-液相界面的反应电流密度 j(x, t)沿电极厚度方向均匀分布	模型精度较SPM模型而言更高	电流变化剧烈的动态工况下, 误差会大	三元锂离子电池、磷酸铁锂离子电池等液态电解质锂离子电池	[41,43,44]
电化学平均值模型	见附录B 图B4(a)	假设 1: 电解液中锂离子浓度恒定不变; 假设 2: 在正、负电极中, 分别用锂离子反应电流密度的平均值取代锂离子反应电流密度沿电极厚度方向的值	计算简单, 低倍率下精度高	无法精确描述电池在高倍率充放电和变电流密度等动态工况下的变化, 会使模型精度下降	正极为LiCoO₂, 负极为MCMB2528电解质溶质为LiPF6, 溶剂为EC和DEC混合物的锂离子电池	[47]
电化学平均值模型	见附录B 图B4(b)	假设 1: 反应电流密度用均值代替; 假设 2: 正极固相扩散过程用2阶抛物线近似, 负极固相扩散过程用3阶Padé近似; 假设3: 液相扩散过程用体积平均法近似	精度随着Padé近似的阶数增长	近似阶数增大, 其所需的变量也会相应增加, 计算难度增大	正负极为Li_yMn₂O₄/Li_xC₆的锂离子电池单元	[46,48]
LSP2D 模型	见附录B 图B5(a)	假设 1: 用反应电流密度的平均值取代锂离子反应电流密度沿电极厚度方向的值; 假设 2: 用2参数抛物线近似描述固相扩散过程; 假设 3: 用3参数抛物线近似描述液相扩散过程	降阶重构了参数间的耦合关系, 精度较SPM而言更高	当外界工作条件变化剧烈时, 实际的固液相锂离子浓度变化偏离抛物线变化情况严重, 精度会下降	磷酸铁锂离子电池	[63]
	见附录B 图B5(b)	假设 1: 液相锂离子浓度恒定; 假设 2: 固相扩散过程用3参数近似模型	该模型简单的运算使得参数辨识更加容易	液相变化精度不足	18650三元锂离子电池	[53,54]
	见附录B 图B5(c)	假设 1: 忽略电极内部反应不均匀分布效应, 反应电流密度用工作电流密度近似; 假设 2: 电极用单个颗粒近似, 固相浓度分布服从三参数抛物线分布, 液相浓度分布服从二参数抛物线近似; 假设 3: 两电极反应极化程度相同, 固相扩散过程相同; 假设 4: 电池内部温度对模型参数的影响忽略不计	整体精度表现较好, 还可以建立电池内部与外电路电流密度的关系	仅在截止电压部分有较大误差	正极为LiCoO₂负极为石墨的锂离子电池	[61,62]
一维模型	见附录B 图B6	假设 1: 参数恒定; 假设 2: 固相液相交界面处的锂离子反应电流密度j与液相锂离子浓度c_l解耦, 并认为 c_l 恒定	维度更低涉及的状态量更少, 模型求解更简单	对于高放电电流密度或快速充放电等复杂工况, 一维模型无法准确反应电池内部动态相应, 精度下降	正极为LiCoO₂, 负极为MCMB2528的锂离子电池	[68]

下载: 导出CSV

表 3 部分关键电化学参数的辨识方法

Table 3. Calculation methods for some key electrochemical parameters.

参数类型	参数名称	测试方法	测试设备	测算方法
动力学参数	固相扩散系数	恒流间歇滴定	充放电测试仪	测得
	液相扩散系数	恒流间歇滴定	充放电测试仪	计算
	液相电导率	四电极测量	电导率仪	测得
	固相电导率	恒流间歇滴定	充放电测试仪	计算
	反应速率常数	阻抗谱测试	电化学工作站	测得
	反应电流密度	扫描伏安法	电化学工作站	计算
	交换电流密度	扫描伏安法	电化学工作站	计算
	固相电流密度	扫描伏安法	电化学工作站	计算
	液相电流密度	扫描伏安法	电化学工作站	计算
浓度场参数	固相浓度	恒流间歇滴定	充放电测试仪	计算
	固相表面浓度	恒流间歇滴定	充放电测试仪	计算
	液相浓度	扫描伏安法	电化学工作站	计算
	液相体积分数	NMR测试法	NMR波谱仪	计算
电相关参数	过电势	差值法	电化学工作站	计算
	液相电势	微电极技术测量	电化学工作站	计算
	固相电势	三电极体系法	电化学工作站	测得
	开路电压	电压表直接测量法	电压表	测得

下载: 导出CSV

表 A1 不同模型的参数及其物理含义和来源

Table A1. Parameters of different models and their physical meanings and sources.

模型名称	参数	物理含义	来源	对模型准确性影响
SPM+SPMe	平均固相锂离子浓度	用平均值描述整体的固相锂离子浓度, 忽略了固相在不同电极位置处的浓度差异.	[33] [34,43]	在高倍率下忽略固相锂离子浓度的动态变化会进一步造成过电位的偏差.
SPM+SPMe	平均交换电流密度	用平均值描述整体的交换电流密度, 忽略了其在不同电极位置处的差异性.	[33] [34,43]	在高倍率下实际交换电流密度严重偏离平均值, 导致极化电压预测偏差.
SPM+SPMe+电化学平均值模型	平均反应电流密度	用平均值描述整体的反应电流密度, 忽略了其在不同电极位置处的差异性.	[43,33] [34,47]	在高倍率情况下会导致局部过电位的变化被忽略, 进而影响模型输出电压.
SPM+电化学平均值模型	平均液相锂离子浓度	用平均值描述整体的液相锂离子浓度, 忽略了其动态变化.	[43,47]	在高倍率情况下, 电解液浓度梯度变化显著, 平均化会低估浓差极化, 进而影响输出电压.
LSP2D	体积平均浓度	描述固相锂离子浓度的体积平均值, 体现在微观颗粒层面.	[51,52]	直接影响模型在稳态下的容量预测, 会导致SOC估计偏差.
	表面浓度	描述固相颗粒表面的锂离子浓度.		会影响交换电流密度和极化电压的计算进而影响输出端电压.
	体积平均浓度通量	描述固相锂离子浓度相对于系统中位置的平均变化.		和浓度梯度密切相关, 会导致扩散极化现象的预测偏差.

下载: 导出CSV

map

[1]	Li C L, Cui N X, Wang C Y, Zhang C H 2021 J. Power Sources 497 229900 Google Scholar
[2]	武龙星, 庞辉, 晋佳敏, 耿院飞, 刘凯 2022 电工技术学报 37 1703 Google Scholar Wu L X, Pang H, Jin J M, Geng Y F, Liu K 2022 Trans. China Electrotech. Soc. 37 1703 Google Scholar
[3]	方儒卿, 张娜, 李哲 2021 清华大学学报(自然科学版) 61 1055 Google Scholar Fang R Q, Zhang N, Li Z 2021 J. Tsinghua Univ. (Sci. & Tech. ) 61 1055 Google Scholar
[4]	冯毅 2008 博士学位论文(北京: 中国科学院大学) Feng Y 2008 Ph. D. Dissertation (Beijing: University of Chinese Academy of Sciences
[5]	Nie P B, Zhang S W, Ran A H, Yang C H, Chen S X, Li Z L, Zhang X, Deng W W, Liu T, Kang F Y 2021 Appl. Therm. Eng. 184 116258 Google Scholar
[6]	Mama M, Solai E, Capurso T, Danlos A, Khelladi S 2025 Energy Convers. Manag. 325 119223 Google Scholar
[7]	Jian L, Liang H 2023 6th International Conference on Electronics and Electrical Engineering Technology Nanjing, China, December 1, 2023 p88
[8]	熊瑞, 马骁, 陈泽宇, 孙逢春 2021 机械工程学报 57 179 Google Scholar Xiong R, Ma X, Chen Z Y, Sun F C 2021 J. Mech. Eng. 57 179 Google Scholar
[9]	熊瑞, 张凯旋, 李海龙 2024 机械工程学报 61 268 Google Scholar Xiong R, Zhang K X, Li H L 2024 J. Mech. Eng. 61 268 Google Scholar
[10]	陈少辉, 熊凯 2019 计量与测试技术 46 27 Google Scholar Chen S H, Xiong K 2019 Metrol. Meas. Tech. 46 27 Google Scholar
[11]	Guo Z Q, Xiong Q, Zhang C, Zhu L Y, Ji S C 2021 Power System and Green Energy Conference Shanghai, China, August 20–22, 2021 p660
[12]	Atalay S, Sheikh M, Mariani A, Melra Y, Bower E, Widanage W D 2020 J. Power Sources 478 229026 Google Scholar
[13]	张宇飞 2022 硕士学位论文(重庆: 重庆大学) Zhang Y F 2022 M. S. Thesis (Chongqing: Chongqing University
[14]	Petzl M, Danzer M A 2014 J. Power Sources 254 80 Google Scholar
[15]	梁峰伟, 夏煜华, 张玉龙, 赵树朋, 杨世春, 刘新华 2022 稀有金属 46 1235 Google Scholar Liang W F, Xia Y H, Zhang Y L, Zhao S P, Yang S C, Liu X H 2022 Chin. J. Ra. Met. 46 1235 Google Scholar
[16]	张成 2024 硕士学位论文(西安: 西安工业大学) Zhang C 2024 M. S. Thesis (Xian: Xian Technological University
[17]	左东旭, 李培超 2024 电化学 30 13 Google Scholar Zuo D X, Li P C 2024 J. Electrochem. 30 13 Google Scholar
[18]	Verma M K S, Basu S, Patil R S, Hariharan K S, Adiga S P, Kolake S M, Oh D, Song T, Sung Y 2020 IEEE Trans. Veh. Technol. 69 2563 Google Scholar
[19]	Chen G W, Liu Z T, Su H Y, Zhang Q L 2019 Proceedings of the 38th Chinese Control Conference Guangzhou, Peoples R China, July 27–30, 2019 p697
[20]	Nicodemo N, Di Rienzo R, Lagnoni M, Bertei A, Baronti F 2024 J. Energy Storage 99 113257 Google Scholar
[21]	Zhang X, Lu J L, Yuan S F, Yang J, Zhou X 2017 J. Power Sources 345 21 Google Scholar
[22]	Cai C X, Gong Y, Fotouhi A, Auger D J 2024 J. Energy Storage 99 113142 Google Scholar
[23]	Bala S, Popov B N, White R E 1998 J. Power Sources 75 56 Google Scholar
[24]	Huang L, Yao C 2016 Chin. J. Chem. Phys. 29 623 Google Scholar
[25]	Xu S C, Wang Y H, Shao J Y, Li J F, Yu Q Q 2022 Appl. Therm. Eng. 217 119282 Google Scholar
[26]	Liu L H, Zhu J G, Zheng L F 2020 IEEE Access 8 211738 Google Scholar
[27]	Gou F, Couto L D, Mulder G, Trad K, Hu G D, Capron O, Haghverdi K 2024 J. Energy Storage 101 113850 Google Scholar
[28]	Wang J R, Meng J H, Peng Q, Liu T Q, Peng J C 2024 J. Energy Storage 87 111473 Google Scholar
[29]	Sun X D, Xu N X, Chen Q, Yang J F, Zhu J G, Xu J, Zheng L F 2023 IEEE Trans. Transp. Electrif. 9 2453 Google Scholar
[30]	蔡雪, 张彩萍, 张琳静, 张维戈, 高乐 2021 机械工程学报 57 64 Google Scholar Cai X, Zhang C P, Zhang L J, Zhang W G, Gao L 2021 J. Mech. Eng. 57 64 Google Scholar
[31]	赵冬梅, 裴建楠, 刘崇茹, 徐辰宇, 宋晨铭 2024 中国电机工程学报 44 3916 Google Scholar Zhao D M, Pei J N, Liu C R, Xu C Y, Song C M 2024 Proc. Chin. Soc. Electr. Eng. 44 3916 Google Scholar
[32]	庞辉 2017 66 238801 Google Scholar Pang H 2017 Acta Phys. Sin. 66 238801 Google Scholar
[33]	Di Domenico D, Stefanopoulou A, Fiengo G 2010 J. Dyn. Syst. Meas. Contr. 132 061302 Google Scholar
[34]	Prada E, Di Domenico D, Creff Y, Bernard J, Sauvant Moynot V, Huet F 2012 J. Electrochem. Soc. 159 A1508 Google Scholar
[35]	Moura S J, Argomedo F B, Klein R, Mirtabatabaei A, Krstic M 2017 IEEE Trans. Control Syst. Technol. 25 453 Google Scholar
[36]	Li W H, Fan Y, Ringbeck F, Jost D, Han X B, Ouyang M G, Sauer D U 2020 J. Power Sources 476 228534 Google Scholar
[37]	任立超 2022 硕士学位论文(武汉: 武汉理工大学) Ren L C 2022 M. S. Thesis (Wuhan: Wuhan University of Technology
[38]	Wang J G, Meng J H, Peng Q, Liu T Q, Zeng X Y, Chen G, Li Y 2023 Batteries 9 180 Google Scholar
[39]	Desouza A K, Plett G L, Trimboli M S 2024 American Control Conference Toronto, Canada, July 10-12, 2024 p1449
[40]	Zhou J P, Xing B, Wang C Y 2020 International Conference on Energy Environment and Bioengineering Xi’an, China, August 7–9, 2020 p04001
[41]	谢奕展, 程夕明 2022 机械工程学报 58 37 Google Scholar Xie Y Z, Cheng X M 2022 J. Mech. Eng. 58 37 Google Scholar
[42]	Xie Y Z, Wang S H, Wang Z P, Cheng X M 2024 Chin. Phys. B 33 651 Google Scholar
[43]	徐乐, 邓忠伟, 谢翌, 胡晓松 2022 机械工程学报 58 304 Google Scholar Xu L, Deng Z W, Xie Y, Hu X S 2022 J. Mech. Eng. 58 304 Google Scholar
[44]	谢奕展, 程夕明 2022 71 048201 Google Scholar Xie Y Z, Cheng X M 2022 Acta Phys. Sin. 71 048201 Google Scholar
[45]	Tang X P, Zou C F, Yao K, Lu J Y, Xia Y X, Gao F R 2019 Appl. Energy 254 113591 Google Scholar
[46]	Kumar V S 2013 J. Power Sources 222 426 Google Scholar
[47]	应振华 2015 硕士学位论文(长春: 吉林大学) Ying Z H 2015 M. S. Thesis (Changchun: Jilin University
[48]	Wu L X, Liu K, Pang H 2021 Electrochim. Acta 368 137604 Google Scholar
[49]	熊瑞, 李幸港 2025 机械工程学报 1 Xiong R, Li X G 2025 J. Mech. Eng. 1
[50]	王位 2017 硕士学位论文(镇江: 江苏大学) Wang W 2017 M. S. Thesis (Zhenjiang: Jiangsu University
[51]	Subramanian V R, Ritter J A, White R E 2001 J. Electrochem. Soc. 148 E444 Google Scholar
[52]	Subramanian V R, Diwakar V D, Tapriyal D 2005 J. Electrochem. Soc. 152 A2002 Google Scholar
[53]	Klein R, Chaturvedi N A, Christensen J, Ahmed J, Findeisen R, Kojic A 2013 IEEE Trans. Control Syst. Technol. 21 289 Google Scholar
[54]	Rahman M A, Anwar S, Izadian A 2016 J. Power Sources 307 86 Google Scholar
[55]	Luo W L, Lyu C, Wang L X, Zhang L Q 2013 Microelectron. Reliab. 53 797 Google Scholar
[56]	Han X B, Ouyang M G, Lu L G, Li J Q 2015 J. Power Sources 278 802 Google Scholar
[57]	Han X B, Ouyang M G, Lu L G, Li J Q 2015 J. Power Sources 278 814 Google Scholar
[58]	Deng Z W, Yang L, Deng H, Cai Y S, Li D D 2018 Energy 142 838 Google Scholar
[59]	李旭昊, 周宇, 王冰川 2020 储能科学与技术 9 1991 Google Scholar Li X H, Zhou Y, Wang B C 2020 Energy Stor. Sci. Technol. 9 1991 Google Scholar
[60]	Wang D F, Huang H Q, Tang Z H, Zhang Q, Yang B W, Zhang B 2020 Electrochim. Acta 362 137118 Google Scholar
[61]	Li J F, Wang L X, Lyu C, Liu E H, Xing Y J, Pecht M 2018 Electrochim. Acta 275 50 Google Scholar
[62]	Fu Y J, Jun W, Mei W L, Jun F L, Jun Y S 2025 J. Energy Storage 112 115495 Google Scholar
[63]	刘征宇, 杨昆, 魏自红, 姚利阳 2019 68 098801 Google Scholar Liu Z Y, Yang K, Wei Z H, Yao L Y 2019 Acta Phys. Sin. 68 098801 Google Scholar
[64]	Kandler A S, Christopher D R, Wang C Y 2007 Energy Convers. Manag. 48 2565 Google Scholar
[65]	陆浩然, 邹梦珍, 李哲 2024 机械工程学报 60 193 Google Scholar Lu H R, Zou M Z, Li Z 2024 J. Mechan. Eng. 60 193 Google Scholar
[66]	Ma Y, Li X, Li G Y, Hu Y F, Bai Q W 2019 IEEE Acc. 7 156136 Google Scholar
[67]	Sangiri J B, Sardar A, Ghosh S, Maiti S, Chakraborty C 2022 Electr. Eng. 104 3733 Google Scholar
[68]	李光远, 马彦 2018 吉林大学学报(信息科学版) 36 260 Google Scholar Li G Y, Ma Y 2018 J. Jilin Univ. (Inf. Sci. ) 36 260 Google Scholar
[69]	梁新成, 张志冬, 黄国钧 2023 西南大学学报(自然科学版) 45 214 Google Scholar Liang X C, Zhang Z D, Huang G J 2023 J. Southwest Univ (Nat. Sci. ) 45 214 Google Scholar
[70]	李涛, 程夕明, 胡晨华 2021 70 138801 Google Scholar Li T, Cheng X M, Hu C H 2021 Acta Phys. Sin. 70 138801 Google Scholar
[71]	Kong X R, Wetton B, Gopaluni B 2019 12th International-Federation-of-Automatic-Control Symposium on Dynamics and Control of Process Systems including Biosystems Florianopolis, Brazil, April 23–26, 2019 p946
[72]	李皓天, 张玉龙, 赵树朋, 高山汀, 周玉宏, 刘江铎, 刘志豪 2021 科学技术创新 16 183 Google Scholar Li H T, Zhang Y L, Zhao S P, Gao S T, Zhou Y H, Liu J D, Liu Z H 2021 Sci. Technol. Innov. 16 183 Google Scholar
[73]	Xu L, Lin X, Xie Y, Hu X S 2022 Energy Storage Mater. 45 952
[74]	张毕 2022 硕士学位论文 (哈尔滨: 哈尔滨工业大学) Zhang B 2022 M. S. Thesis (Harbin: Harbin Institute of Technology

[1]	王浩, 谢佳苗, 郝文乾, 李京阳, 张鹏, 马晓帆, 刘福, 王旭. 气流流型和流速耦合作用下固体氧化物燃料电池电化学性能. , 2025, 74(11): 118201. doi: 10.7498/aps.74.20250096
[2]	侯鹏洋, 谢佳苗, 李京阳, 张鹏, 李兆凯, 郝文乾, 田佳, 王哲, 李福正. 基于力-热-电化学耦合下固态锂电池枝晶生长的相场模拟. , 2025, 74(7): 070201. doi: 10.7498/aps.74.20241727
[3]	张袆柔, 曾晓淇, 李家星, 任怡茂, 吴伟雄. 锂离子电池颗粒尺度下电化学-热-力过充模型. , 2025, 74(3): 038201. doi: 10.7498/aps.74.20240984
[4]	柯庆, 代月花. 电化学金属化阻性存储器导电细丝生长中的离子动力学研究. , 2023, 72(24): 248501. doi: 10.7498/aps.72.20231232
[5]	李晓杰, 喻云泰, 张志文, 董小瑞. 基于电化学老化衰退模型的锂离子动力电池外特性. , 2022, 71(3): 038803. doi: 10.7498/aps.71.20211401
[6]	谢奕展, 程夕明. 一种求解锂离子电池单粒子模型液相扩散方程的新方法. , 2022, 71(4): 048201. doi: 10.7498/aps.71.20211619
[7]	张永泉, 姚安权, 杨柳, 朱凯, 曹殿学. 水系镁离子电池正极材料钠锰氧化物的制备及电化学性能. , 2021, 70(16): 168201. doi: 10.7498/aps.70.20202130
[8]	李晓杰, 喻云泰, 张志文, 董小瑞. 基于ADME模型的锂离子动力电池外特性研究. , 2021, (): . doi: 10.7498/aps.70.20211401
[9]	柳小伟, 宋辉, 郭美卿, 王根伟, 迟青卓. 基于电化学-应力耦合模型的锂离子电池硅/碳核壳结构的模拟与优化. , 2021, 70(17): 178201. doi: 10.7498/aps.70.20210455
[10]	李涛, 程夕明, 胡晨华. 锂离子电池电化学降阶模型性能对比. , 2021, 70(13): 138801. doi: 10.7498/aps.70.20201894
[11]	徐晗, 张璐, 党政. 固体氧化物燃料电池模式阳极内传输与电化学反应耦合机理. , 2020, 69(9): 098801. doi: 10.7498/aps.69.20191697
[12]	张更, 王巧, 沙立婷, 李亚捷, 王达, 施思齐. 相场模型及其在电化学储能材料中的应用. , 2020, 69(22): 226401. doi: 10.7498/aps.69.20201411
[13]	孙凤楠, 冯露, 卜家贺, 张静, 李林安, 王世斌. 应力对锂离子电池中空碳包覆硅负极电化学性能的影响. , 2019, 68(12): 120201. doi: 10.7498/aps.68.20182279
[14]	曾建邦, 郭雪莹, 刘立超, 沈祖英, 单丰武, 罗玉峰. 基于电化学-热耦合模型研究隔膜孔隙结构对锂离子电池性能的影响机制. , 2019, 68(1): 018201. doi: 10.7498/aps.68.20181726
[15]	刘征宇, 杨昆, 魏自红, 姚利阳. 包含液相扩散方程简化的锂离子电池电化学模型. , 2019, 68(9): 098801. doi: 10.7498/aps.68.20190159
[16]	庞辉, 张旭. 一种基于简化电化学模型的锂电池互联状态观测器. , 2018, 67(22): 228201. doi: 10.7498/aps.67.20181429
[17]	庞辉. 基于电化学模型的锂离子电池多尺度建模及其简化方法. , 2017, 66(23): 238801. doi: 10.7498/aps.66.238801
[18]	汤依伟, 贾明, 程昀, 张凯, 张红亮, 李劼. 基于电化学与热能的耦合关系演算聚合物锂离子动力电池的温度状态及分布. , 2013, 62(15): 158201. doi: 10.7498/aps.62.158201
[19]	王兴元, 任小丽, 张永雷. 参数未知神经元模型的全阶与降阶最优同步. , 2012, 61(6): 060508. doi: 10.7498/aps.61.060508
[20]	侯贤华, 余洪文, 胡社军. 锂离子电池Sn-Al薄膜电极的制备及电化学性能研究. , 2010, 59(11): 8226-8230. doi: 10.7498/aps.59.8226

计量

文章访问数: 306
PDF下载量: 10
被引次数: 0

姓名
邮箱
手机号码
标题
留言内容
验证码

搜索

留言板
